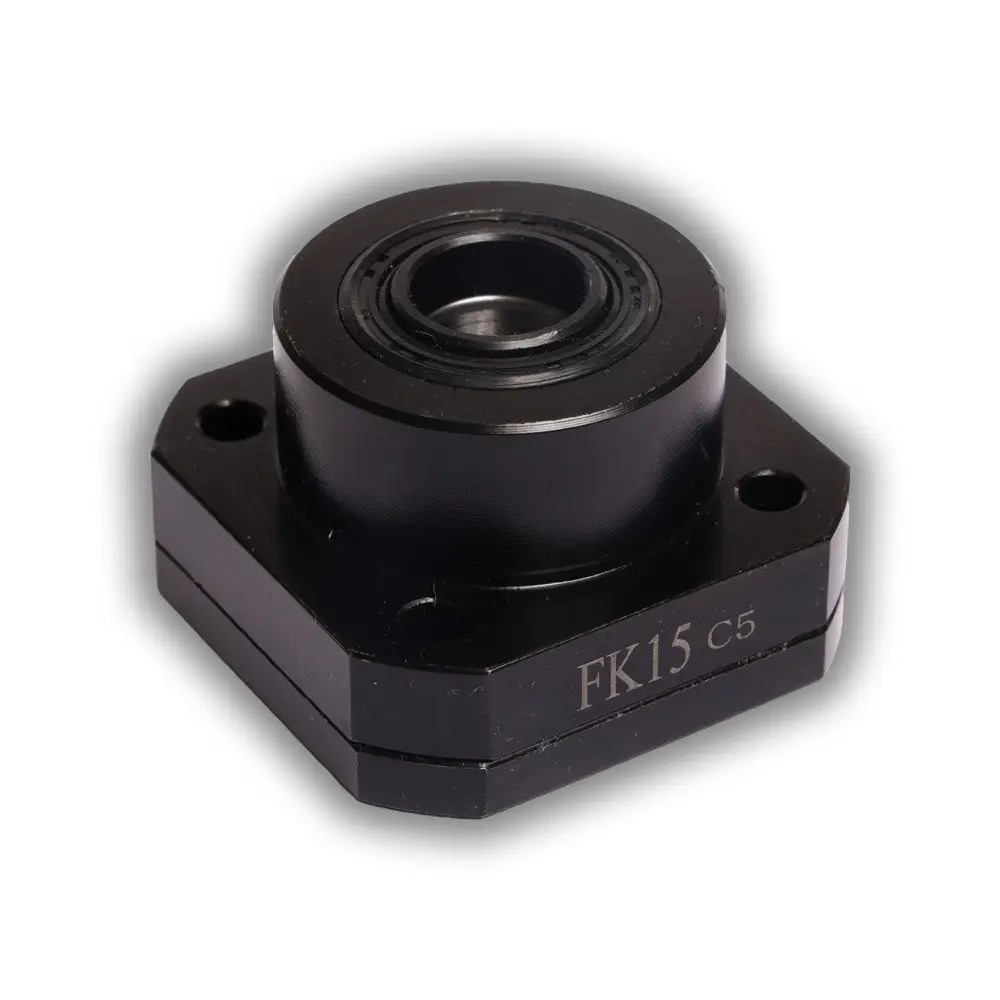

Концевая опора винта FK15

$28
1210 грн

Придбати
Категорії: ,

Опис продукту

Опоры винтов шарико-винтовой передачи (ШВП) — это подшипниковые узлы, предназначенные для фиксации концов винта на станине или корпусе привода станков ЧПУ, автоматизированных систем и другого оборудования. Они обеспечивают надежную поддержку в радиальном и осевом направлениях, защищая подшипники от загрязнений и минимизируя трение.

Серия FK: Общее значение обозначения

  • F — обозначает фланцевый (flange) тип крепления (вертикальное или перпендикулярное к монтажной плоскости).

  • K — указывает на фиксирующий (fixed) тип опоры, которая жестко удерживает винт от осевого смещения. Такие опоры монтируются на приводном конце ШВП и содержат два радиально-упорных подшипника (например, 2 × 7202ZZ или аналогичные), что позволяет передавать нагрузки в обе стороны и создавать прелоад (натяг).

Серия FK противопоставляется поддерживающим опорам (например, FF или BF), которые используются на свободном конце для компенсации теплового расширения.

Конкретно FK15: Характеристики и размеры

FK15 — это модель фиксирующей фланцевой опоры для винтов ШВП диаметром 12–16 мм (рекомендуется для типоразмеров 12, 15, 16). Она предназначена для высокоточных применений, таких как фрезерные и токарные станки ЧПУ.

Основные технические характеристики (класс точности C5/C7, стандартные значения):

Параметр

Значення

Примечание

Диаметр внутренней обоймы (d)

15 мм

Соответствует диаметру винта ШВП

Внешний диаметр корпуса (D)

~40 мм

Для фланцевого крепления

Ширина корпуса (B)

~32 мм

Стальной или чугунный корпус

Количество подшипников

2 (радиально-упорные)

Обеспечивают осевую фиксацию

Максимальная нагрузка (радиальная/осевая)

До 8–14 кН (зависит от производителя)

Для скоростей до 5500 об/мин

Класс точности

C5 или C7

C5 — повышенная точность

Монтаж

Фланец с 4 отверстиями (M6–M8)

Вертикальное крепление

Рекомендации по применению

  • Устанавливайте FK15 на приводной конец ШВП для жесткой фиксации.

  • На противоположном конце используйте поддерживающую опору (FF15 или BF15) для компенсации расширения.

  • Перед монтажем обработайте конец винта под опору (шлиц или резьба для стопорной гайки).
