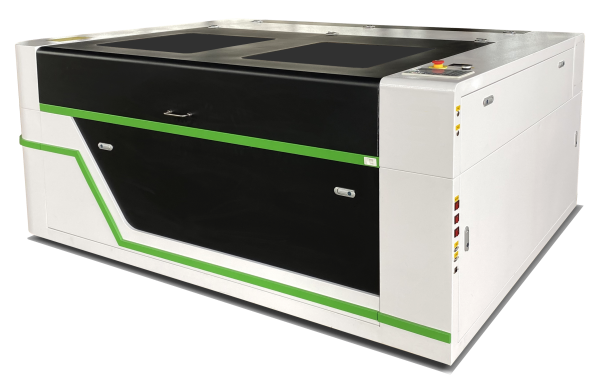

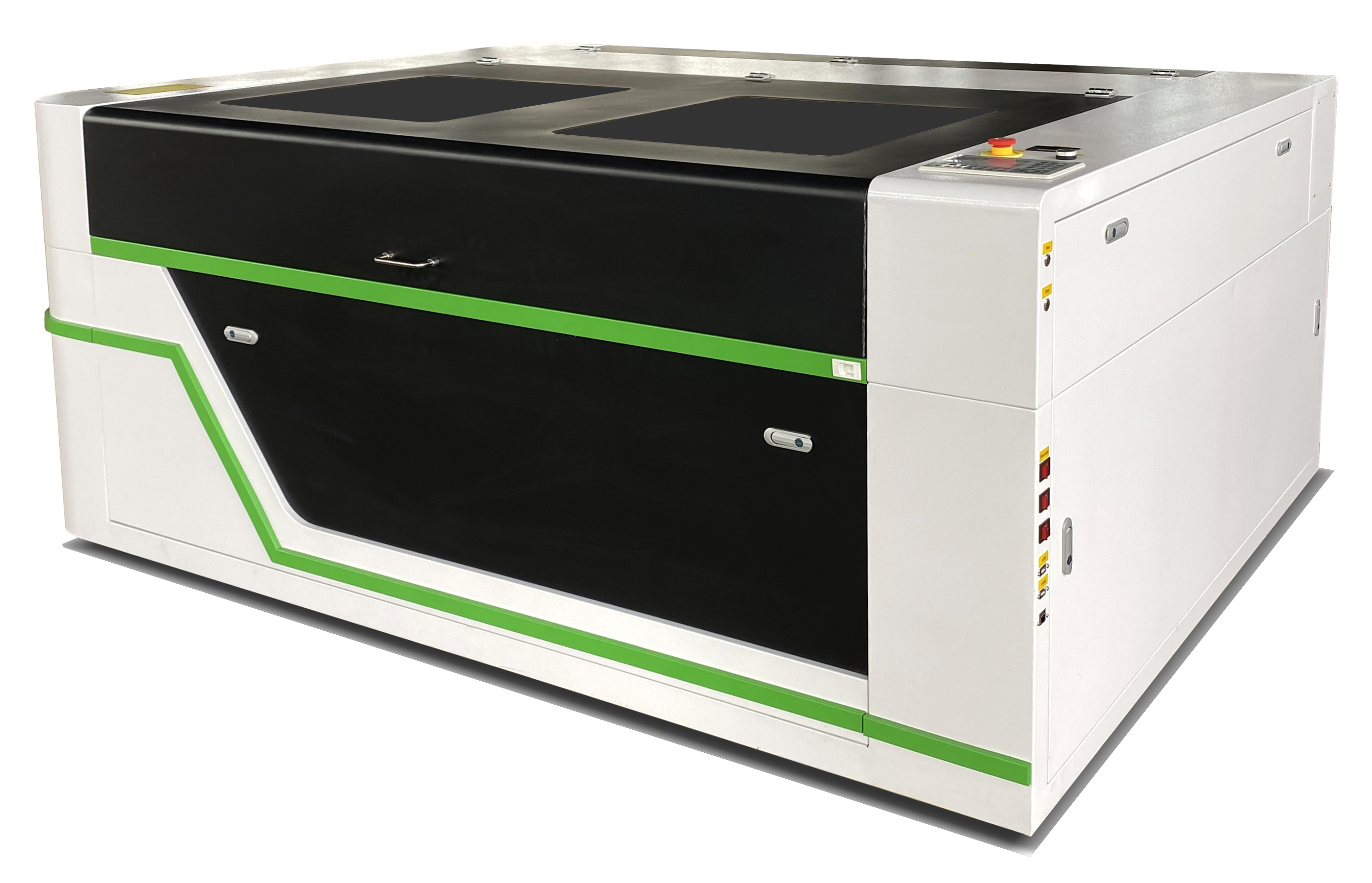

Лазерный станок MTech L1610CH

$7,200
324000 грн

Купить

Заказать станок

Размер области гравировки: 1600 х 1000 мм
Лазерный излучатель: 100/130/150 ВТ
Механическое разрешение: 0,01мм
Скорость гравировки: до 400 мм/с

Категория:

Описание товара

Описание

Лазерный гравировальный станок MTech L1610CH ориентирован на раскрой и гравировку листовых неметаллических материалов (пластик, дерево, фанера, ткань и т. п.). В базовой комплектации станок поставляется с лазерной трубкой RECI W4 мощностью 100–120 Вт, которой вполне хватит для большинства задач. Также имеется возможность установки как более мощной трубки W6, так и W2.

RECI W — одни из самых мощных трубок в серии. Номинальная мощность трубок варьируется от 75 до 180 ватт. Ресурс рабочего времени составляет 10 000 часов, что в 6,67 раза выше ресурса аналогичных простых лазерных трубок. Изделие принадлежит к поколению 4.0. Это условная градация, введённая компанией Beijing Reci Laser Technology.

Рама станка выполнена из листового металла (раскрой которого происходит на оптоволоконном лазерном станке), в основе конструкции лежит каркас из профильных труб, что обеспечивает высокую жесткость и при этом небольшой вес. Также в станке предусмотрены быстросъемные панели с двух сторон на уровне рабочей плоскости для порезки материалов большей длины, чем рабочее поле, или же рулонных материалов (ткань, кожа и т. д.). Уже в базовой комплектации предлагается подъемная конструкция рабочего стола, что дает дополнительную возможность обработки изделий большой высоты. Привод подъемного механизма — цепной, регулировка высоты осуществляется вручную: для этого выведены две кнопки, которые очень удобно расположены на боковой стороне станка. Движение стола обеспечивает мощный электродвигатель.

Перемещение лазерной головки осуществляется по рельсовым линейным направляющим Hiwin HG15 по всем осям, которые в обязательном порядке устанавливаются при помощи поверочных линеек нулевого класса. В движение лазерную головку приводят 3-х фазные шаговые двигатели Leadshine 573S09 под управлением цифровых драйверов Leadshine 3DM580S которые построены на базе DSP с продвинутыми алгоритмами контроля. 3DM580S показывает максимальную плавность управления мотором, оптимальное усилие и полную стабильность. Рельсы установлены на идеально ровные толстостенные алюминиевые профиля, что прекрасно сказывается на точности передачи лазерного луча системой зеркал в любую точку рабочей поверхности.

Станок оборудован мощным, удобным контроллером Ruida RDC6445G обновленной версии, построенным на базе последнего поколения материнских плат, с помощью которого автоматизируются все нужные процессы связанные с работой. Данный контроллер является самым надежным и удобным для оператора. Контроллер имеет улучшенные функции движения и управления.

Особенности:

  • Программное обеспечение LaserWork не требует USB ключа-защиты (ПО устанавливается на ПК только при подключенном непосредственно к лазерному станку. В дальнейшем ПО может запускать без подключения к лазерному станку).
  • Частое обновление программного обеспечения LaserWork
  • Цветной дисплей с разрешением 320х480 DPI TFT
  • Совместимость программного обеспечения с разными операционными системами Windows® 2000/XP/VISTA/7/8/10 (32/64) Windows® Server 2003/2008 (32/64)
  • Драйвер подключения FTDI имеет подпись WHQL компании Microsoft на совместимость и безопасность
  • Программное обеспечение LaserWork встраивается в графические редакторы CorelDraw®, Adobe®Illustrator®, AutoCad®, Inscape
  • Совместимое подключение по USB, LAN
  • При включении станка происходит автоматическое определение концевых датчиков и возврат в последнюю точку работы (удобно при исполнении заказа за пределами одного рабочего дня/смены)
  • Загрузка/Выгрузка файлов на USB накопитель (Флэшка)
  • Точный просчет времени исполнения файла с панели управления
  • Непосредственное сохранение файла в память лазерного станка, не требующее предварительного сохранения файла на ПК.
  • Интуитивно понятный интерфейс программы



Параметр Техническое значение
Модель FD-1610
Производитель Китай
Рабочее поле, мм 1600 × 1000
Тип рабочей поверхности Реечная
Конструкция рабочей поверхности Подъемная
Привод подъемного механизма Цепной привод с электродвигателем
Мощность лазера, Вт 100–120
Тип лазера Reci W4 CO2 (лазерная трубка)
Шаговые двигатели 3-фазные Leadshine 573S09
Цифровые драйверы Leadshine 3DM580S
Регулировка мощности лазера Программная
Глубина резки (акрил), мм 0–25
Структура оси X Направляющие Hiwin HGR15 / Зубчатый ремень HTD 3M
Структура оси Y Направляющие Hiwin HGR15 / Зубчатый ремень HTD 3M
Скорость гравировки, мм/с 0–600
Скорость резки, мм/с 0–400
Точность позиционирования, мм 0.1
Минимальный размер буквы для гравировки, мм Буква кириллицы: 1.5 × 1.5
Зеркала, мм ø25
Линза ZnSe ø20 f-63 (на выбор)
Система управления Ruida RDC6445G
Поддерживаемое программное обеспечение CorelDraw, AutoCAD, RDWorks (LaserWork)
Поддерживаемые графические форматы CDR, PLT, DXF, BMP, JPG, PNG
Операционная система ПК Windows XP / 7 / 8 / 10 (32/64-bit)
Интерфейс подключения USB 2.0
Охлаждение Фреоновый чиллер S&A CW-5200AG
Максимальная высота заготовок, мм 300
Срок службы лазерной трубки, ч До 10 000
Электропитание 220 В ±10%, 50 Гц
Потребляемая мощность, Вт ≤ 1500
Габаритные размеры станка (Ш×Д×В), мм 2190 × 1660 × 1111
Масса, кг ~300
Гарантия, мес. 12
Комплект поставки
  • Лазерный станок FD-1610 – 1 шт.
  • Система охлаждения (чиллер) CW5200AG – 1 шт.
  • Воздушный компрессор ACO-008 – 1 шт.
  • Гибкие воздуховоды – 1 шт.
  • Вытяжной вентилятор – 1 шт.
  • USB-накопитель с ПО – 1 шт.
  • Набор шестигранных ключей – 1 шт.
  • Набор для очистки оптики – 1 шт.

Свойства

Комплектация

LIte, Maxima+
