Основные параметры фрезерных станков с ЧПУ

Чтобы выбрать фрезерный станок, отвечающий всем вашим требованиям, обратите внимание на следующие пункты.Сегодня фрезерные станки могут работать практически на любом крупном, или малом предприятии, независимо от сферы его деятельности. Выбор такого станка достаточно сложный процесс, который требует внимания к настройкам станка, его размерам, материалам, которые будут обрабатываться и многим другим факторам.

  1. Размер заготовок. Определите самые большие размеры предметов и материалов, которые вы собираетесь обрабатывать. Так вы решите вопрос размера рабочей поверхности фрезерного станка. Чтобы ваша работа была максимально продуктивной, вам нужно избежать перенастроек и изменения программ обработки. Если вы осуществляете полную обработку детали за один раз, вам можно не беспокоиться о качестве деталей.
  2. Конструкция станка. При выборе станка с ЧПУ обратите ваше внимание на портал. Чугунная поверхность должна быть цельной и виброустойчивой. Если вы рассматриваете фрезерный станок с алюминиевым порталом, стоит помнить, что он менее стойкий и может негативно повлиять на качество вашей продукции. Важно также обратить внимание на размеры хода шпинделя в пределах оси Z.
  3. Шпиндель 3D фрезерного станка с ЧПУ по дереву – это один из самых дорогих элементов станка. Если вы остановили свой выбор на системе жидкостного охлаждения, обратите внимание на марку производителя. Выбирайте проверенные бренды с гарантией качества и сервисной поддержкой. Оставляйте запас, учитывая мощность шпинделя, чтобы выдержать все нагрузки.
  4. Тип двигателя перемещения портала влияет на точность и скорость работы. Выбирая между шаговыми и серводвигателями, остановитесь на последних, поскольку они не пропускают «шагов» в процессе производства и повышают качество обработки материалов.
  5. Самая надежная стойка управления на сегодняшний день – это Syntec (производитель – Тайвань). При его использовании уже не требуется подключение компьютера, и вы сразу же оцените его преимущества.
  6. Количество инструментов. Перед приобретением фрезерного станка с ЧПУ определите сколько инструментов вам будет нужно для полноценной работы. Если количество превысит 3, то стоит обратить внимание на систему автоматической смены инструментов с целью экономии времени и ресурсов.
  7. Обратите ваше внимание на программное обеспечение станка, который вы собираетесь купить. Например, устаревшие программы по типу UcanCam уже не очень удобны в применении для обработки 3D деталей. Если вы не эксперт в английском языке, поинтересуйтесь наличием российского интерфейса в программе.

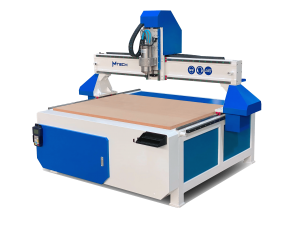

Фрезерный станок с ЧПУ – идеально решение для промышленной обработки дерева. Легкость в управлении данным оборудованием следует из продуманной конструкции и набора необходимой для управления электроники.

Особенности фрезерных станков с ЧПУ производства MTech:


Массивная цельносварная стальная станина

По обыкновению рама станка изготовляется из 3 миллиметровых стальных труб прямоугольного сечения для обеспечения высокой степени устойчивости конструкции станка, возможности выдержки статических и динамических нагрузок. Станина также способствует поглощению вибрации во время работы станка.

Стальной портал

Массивный портал производят с использованием стальных труб с толстыми стенами, обработанными в форме прямоугольного сечения. Толщина этой детали достигает 8 мм (в местах сопряжений поперечное сечение достигает 16-ти миллиметров), что позволяет гарантировать высшую степень жёсткости станкового портала, сопротивление статичным и динамичным нагрузкам. Благодаря обработке портала за один раз в металлообрабатывающих центрах с ЧПУ, станок достигает значительной геометрической точности. Этот тип конструкции позволяет получить высочайшее качество исходной заготовки, независимо от используемого материала.

Линейные направляющие

Благодаря значительно улучшенной устойчивости направляющих достигается высокая четкость перемещений портала и шпинделя по X,Y,Z – осям. Линейные направляющие способствуют долговременной работе станка без потери точности при работе.

Система смазки направляющих

Картриджная смазка направляющих обеспечивает продолжительность работы направляющих по X-Y-Z осям перемещения. Количество смазки дозируется, и зависит от размеров станка и интенсивности работы на нем. Подшипники способны выдержать работу до 5000 километров без дополнительного технического обслуживания.

Шпиндельная площадка усиленной конструкции

Улучшение и усиление шпиндельной площадки необходимо в целях снижения вибрации при обработке материалов. Для этого производитель увеличивает сечение литой конструкции, устанавливает более мощные направляющие и включает в станок дополнительные ребра жёсткости. Кроме снижения уровня вибрации такая модернизация существенно увеличивает скорость обработки материала.
Шпиндели имеют высокую частоту вращения (до 24 тыс. оборотов в минуту) При мощности в 3 кВт станок способен обрабатывать не только древесину, ДСП и МДФ, но и акриловое стекло и пластик, а также другие материалы. Под шпиндели установлена система охлаждения.

Датчик калибровки и измерения длины инструмента

С помочью этого элемента осуществляется автоматическая регуляция длины инструмента. Он также позволяет легко и быстро ввести данные о поверхности стола (Z=0) и о высоте заготовки вначале рабочего процесса. Датчик повышает безопасность работы и защиту поверхности рабочего стола.

Четыре шаговые двигатели осевого смещения

Шаговый двигатель представляет собой электромеханический аппарат, который преобразует импульс в механическое перемещение. Установленный на всех узлах перемещения по X,Y, Z – осям, он гарантирует точное размещение шпинделя зависимо от базовой заданной программы.

Какие выгодные отличия шагового двигателя от синхронных двигателей?

  • Во-первых, угол поворота ротора зависит от числа электрических импульсов.
  • Во-вторых, шаговые двигатели предусматривают возможность быстрой остановки, реверсирования или старта.
  • В-третьих, цена на шаговые двигатели существенно ниже, чем на синхронные.
  • В-четвертых, благодаря шаговому двигателю можно совершать позиционирование без датчика обратной связи.

Комбинированный вакуумный стол с «Т» – пазами

Рабочая зона фрезерного ЧПУ станка являет собой дуализм вакуумного и алюминиевого столов с Т – пазами. Это позволяет достичь высокой гибкости и дает возможность широкого выбора в способе фиксации заготовок. Так, крепление заготовки может происходить как путем использования вакуумного стола, так и при помощи механического зажима. Эта вариация позволяет существенно сократить потребление электричества в условиях обработки детали без частой смены заготовки или при обгоне по периметру заготовок. Не является проблемой установка и крепеж заготовок различных размеров благодаря разбивке вакуумного стола на четыре зоны. В дополнение к вакуумному столу производитель использует и вакуумный насос. Этот безмасляный, пластинчато-роторный элемент гарантирует надежное крепление заготовок и деталей, а также долговременную работу ЧПУ станка.

Пневматические упоры, базирующие заготовки

Пневматические упоры упрощают выполнение работы со станком, в первую очередь, благодаря тому, что заготовку можно легко и максимально точно установить на рабочую зону стола. Вследствие этого, производительность повышается на 10-15%. При этом, работа шпинделя не чувствует дополнительной нагрузки, так как упоры двигаются только в нужное время, управляясь педалью регулировки.

Шкаф управления

Данную конструкцию, без оглядки можно назвать главным элементом фрезерного ЧПУ станка. Шкаф управления размещается в отдельном блоке для изоляции от таких побочных явлений, как вибрация и перегрев. Эргономичность в обслуживании и легкость в использовании достигаются, в том числе, благодаря точному размещению комплектующих и разного рода соединений.

Программируемые логические контроллеры (ПЛК)

ПЛК – это устройство, функцией которого является сбор, преобразование, обработка, хранение информации и выработка команд управления. Это часть промышленного контроллера, специализированного устройства, которое используют в целях автоматизации технологического процесса.

Преобразователь частот

Предназначен для изменения частот электрического напряжения. Данное устройство позволяет преображать сетевой трёхфазный или однофазный переменный ток с частоты 50-60 Гц в частоту до 800 Гц. Частотный преобразователь обеспечивает управления двигателем переменного тока – как синхронным, так и асинхронным.

Система охлаждения стойки ЧПУ

Чтобы защитить станок от перегрева и тем самым увеличить срок его службы, компания Mtech устанавливает на фрезерные станки систему принудительного охлаждения стоек ЧПУ (передней и задней). Эти дополнительные меры предосторожности позволяют фрезерным станкам работать даже в условиях высоких температур и интенсивного использования.

Защитные кабелеукладчики по осям X и Y

Гарантируют защиту кабеля от экзогенных факторов (например, защищает от механического повреждения впоследствии падения габаритного обрезка). Кабелеукладчики выполняют две основные функции:
– улучают показатели безопасности в рабочем помещении;
– продляют срок служения фрезерного станка.

Аспирационная установка (АУ)

Отходы – неотъемлемая часть обработки дерева. Чтобы решить проблему максимально эффективного удаления ненужного мусора после работы станка компания Mtech использует аспирационные установки (от аспирации – обеспыливающей вентиляции). Аспирационное оборудование работает на манер пылесоса, но с использованием приема разрежения воздуха.

Существуют аспирационные системы двух видов – промышленные и компактные (локальные). Первые используются для вентиляции всего рабочего цеха (то есть, их установка имеет смысл при больших производственных мощностях). Мобильные или локальные аспирационные аппараты имеют несколько существенных преимуществ перед промышленными. В первую очередь, это конечно цена установки. Экономия на мобильном варианте пылесоса позволяет повысить эффективность основного вложенного капитала. При этом экономия средств происходит не только на этапе закупки, но и при эксплуатации. Во-вторых, мобильные АУ работают на «локальном» уровне, обслуживая конкретный станок, улучшая качество отвода мусора.

Система управления NC-Studio

Фрезерные станки с ЧПУ по дереву зачастую работают на основе системы управления NC Studio.

Данная система отличается от других подобных:

  • простым, удобным в использовании интерфейсом. Несомненным плюсом является возможность использования стандартной компьютерной клавиатуры и мыши;
  • легким процессом усвоения;
  • функцией виртуальной симуляции программ;
  • защищенностью от несогласованной смены настоек;
  • кооперацией с другими современными программами моделирования, например ArtCam и Type 3.

Кроме управления NC Studio, Mtech предлагает заказчикам программное обеспечение ArtSoft Mach 3. Общего у этих двух систем управления много: начиная от предназначения (а именно, управления станками ЧПУ) и заканчивая установкой. Mach 3 была разработана как для использования при массовом заводском производстве, так и для операторов-«любителей». Благодаря такой градации, Mach 3 стал наиболее используемым программным обеспечением для станков. Освоив его, вы сможете работать не только на фрезерных , но и успешно использовать токарные станки, плазменные резки, гравировочное оборудование и т.д.

Основные характеристики ArtSoft Mach 3:

  • функция перенастройки интерфейса (т.е. возможность сделать интерфейс удобным под каждого конкретного оператора);
    управление возможно с 3-6 координат;
  • импорт файлов в форматах DXF, BMP, JPG и HPGL;
  • контроль над частотой вращения шпинделя;
  • видеонаблюдение за процессом обработки заготовки через специальное окно;
  • возможность работы с помочью Touch screen;
  • использование ручного генератора импульсов.

Дополнительные возможности:

Промышленный стабилизатор напряжения

Для максимальной безопасности, а также во избежание перебоев в работе, производитель устанавливает на ЧПУ станки промышленные стабилизаторы напряжения. Стабилизаторы, используемы производителем выгодно отличаются ценовым диапазоном, качеством сборки и надежностью в производстве.

Устройство, применяемое компанией Mtech, отличается от аналоговых стабилизаторов:

  • Улучшенной конструкцией корпуса;
  • Усовершенствованным охлаждением однофазного стабилизатора напряжения;
  • Оптимизированным схемотехническим решением;
  • Дополнительной защитой от нагрузки в связи с перенапряжениями сети;
  • Защитой от перегрева.

Программное обеспечение

На фрезерных станках с ЧПУ компания Mtech использует программный пакет ArtCam Pro. Это программное обеспечение получило заслуженную известность благодаря использованию уникального набора инструментов моделирования и обработки материала. Это позволяет за кратчайшие сроки изготовить 2D и 3D-продукцию, принимая за основу самые разные исходники – фотографии (в т.ч. оцифрованные) отсканированные картинки и эскизы.
ArtCAM Pro обеспечивает вас не только необходимым инструментарием, но и мощной поддержкой от разработчика. Это включает: бесплатные учебники и видео уроки, онлайн-поддержку, наличие множества тематических форумов, а также доступ к последним версиям программного обеспечения.

Купить фрезерный ЧПУ станок – значить инвестировать свои средства в производство и обрести возможность получать стабильный доход от заказов на изготовления самого разнообразного спектра продукции. Главный плюс фрезерных станков – их многофункциональность и гибкость в использовании. Таким образом, любой вид товара – от мелких деревянных сувениров до фабричной мебели из дерева – может стать результатом работы на данном оборудовании. Компания Mtech реализует станки по всей Украине – Киев, Одесса, Днепропетровск, Львов, Харьков и другие города.

Где можно применять фрезерно гравировальный станок с ЧПУ?

Фрезерные станки с ЧПУ используются при механической обработке материалов плоских и пространственных поверхностей, гравировке, для силовой фрезеровки и раскроя, 3D моделирования, и других целей. Среди обрабатываемых материалов дерево, пластик, металл, акрил, композит, ювелирные изделия, мрамор, камень и многие другие. Некоторые станки одновременно обрабатывают несколько деталей, что помогает увеличить результативность производства. Заказать 3D фрезерный станок с ЧПУ – это значит обеспечить ваше предприятие надежным оборудованием с отменной точностью исполняемых операций.

Обращайтесь к нам и мы поможем выбрать вам станок согласно с требованиями вашего производства. Наши специалисты учтут все ваши требования и обеспечат вас оборудованием высокого качества с нужными вам деталями и функциями.

Вы можете купить фрезерный ЧПУ станок по дереву в компании MTech. Мы предлагаем быструю доставку и высокое качество оборудования. Наши станки выполнены по высочайшим нормам качества и прослужат вам долгие годы.  Мы доставляем фрезерные станки по Киеву и всей Украине: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог, Луганск, Луцк, Львов, Мариуполь, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы и другие.
