Лазерный станок по металлу MTech FL3015 Max 2000 Вт

$38,000
1596000 грн

Купить


Рабочее поле:
3000 х 1500 мм
Лазерный излучатель: Raycus
Мощность лазера: 2000 Вт
Скорость перемещения: до 90 м/мин

Описание товара


Оптоволоконный лазер MTech FL3015

Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая сталь, углеродистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

Серия станков FL – высокопроизводительные лазерные резаки, которые по качеству сборки и комплектующих готовы конкурировать с мировыми лидерами в сфере лазерной резки.

Возможности резки

  Мощность 500 Вт 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт 8000 Вт
  Черная сталь 6 мм 10 мм 12 мм 16 мм 18 мм 20 мм 24 мм 26 мм
  Нержавеющая сталь 4 мм 6 мм 8 мм 8 мм 10 мм 15 мм 20 мм 25 мм
  Алюминий 3 мм 4 мм 5 мм 6 мм 8 мм 12 мм 16 мм 20 мм
  Цветные металлы 3 мм 4 мм 4 мм 5 мм 6 мм 10 мм 12 мм 16 мм

Технические характеристики

Модель: FL3015
Рабочее поле: 3000*1500 мм
Максимальная высота по оси Z: 150 мм
Точность по оси X ±0.03 мм/м
Точность по оси Y ±0.03 мм/м
Точность по оси Z ±0.01 мм/м
Повторяемость по оси X  ±0.02 мм
Повторяемость по оси Y  ±0.02 мм
Повторяемость по оси Z  ±0.005 мм
Скорость перемещения до 90 м/мин
Ускорение 0.4G
Максимальная нагрузка на стол 2000 кг
Лазерная голова Raytools BM111 (с автофокусом) (Швейцария)
Направляющие HIWIN (Тайвань)
Серводвигатели Delta 1,5 кВт (ось Y), 1,5 кВт (ось X), Panasonic 0,4 кВт (ось Z)
Редуктора планетарные, Shimpo (Япония)
Потребляемая мощность от 18 квт/ч
Степень защиты IP54
Вес 4500 кг
Габариты 4116*2165*1346

frame

Станина

Уникальная тяжелая гибридная сварная станина из секционных стоек и листового углеродистого металла. Часть станины из листа металла толщиной 12-20 мм. Дальнейшая обработка производится на современном фрезерном станке длиной 6 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций. Гарантия на станину – 10 лет.

Проверка качества

Каждый шаг производства лазерного станка тщательно проверяется на соответствие требованиям и чертежам. Применение современного измерительного оборудования позволяет добиться точности перемещения до 0.03 мм на 3 метрах.

laser interferometr



frame

Литой алюминиевый портал

Портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации. На 50% легче стального.

Лазерный источник

На лазерные станки MTech возможна установка источников Raycus, IPG.

Raycus

Китайская компания-производитель лазерных источников, часто их называют клоном IPG. Заслужила мировое признание благодаря сочетанию высокого качества сборки и доступной стоимости. На мощности 500-1500 Вт являются полным аналогом IPG, при этом их стоимость в несколько раз дешевле.

IPG

IPG – мировые лидеры в производстве лазерных источников, на них приходится около 80% рынка. Лазеры IPG знамениты своей непревзойденной надежностью и эффективностью. Среди основных преимуществ: идеальное качество луча, высокая надежность, длительный эксплуатационный период, превышающий 100000 часов;

laser sources

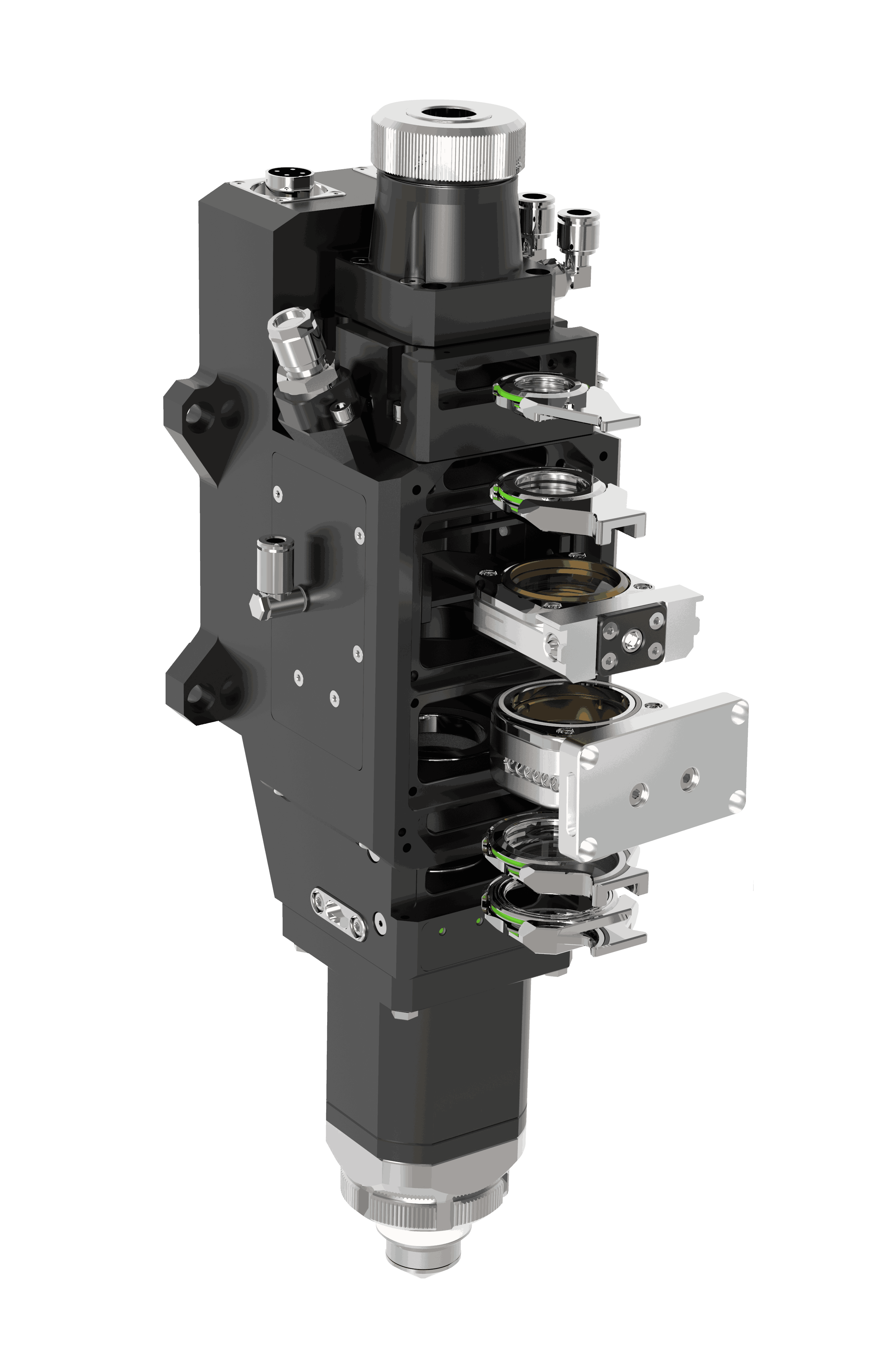

Автоматическая лазерная режущая головка с фокусировкой Raytools AG (Швейцария)

Серия BM111 — это режущая головка с автофокусировкой, выпущенная швейцарской компанией RAYTOOLS AG в 2017 году. Продукт имеет встроенный приводной механизм с помощью линейного привода, а фокусирующая линза может автоматически изменять положение в диапазоне 22 мм. Пользователь может установить фокус непрерывно с помощью программы, чтобы завершить быстрое перфорирование толстых листов или других листов различной толщины и материалов.

Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4.5G, что позволяет более эффективно применять процесс резки. Высокое качество оптики, четкое соблюдение стандартов качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения. Точный и мгновенный контроль расстояния до поверхности.

Линейные направляющие HIWIN

HIWIN – одни их лучших линейных направляющих в мире. Направляющие Hiwin позволяют перемещать высочайшие нагрузки с минимальными усилиями с высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков и роботов.

Основные преимущества:

• Сверх высокая нагрузочная способность на всех четырех главных нагрузочных направлениях
• Высокая моментная нагрузка
• Плавное, тихое перемещение благодаря оптимальной разработке системы рециркуляции роликов и элементов направляющей
• Стандартно установленные торцевые уплотнения
• Оптимальный дизайн смазочных каналов позволяет сократить расход смазки до минимума

Сервоприводы Delta (Тайвань)

Применение сервоприводов Delta ASDA-B3 предлагает точное скоростное позиционирование, плавную безвибрационную работу и быстрый ввод в эксплуатацию. Результат: снижение продолжительности цикла, максимальная производительность, улучшение качества продукции, повышенная износоустойчивость машины, короткое время пуска, низкие суммарные затраты в течение жизненного цикла.

Дополнительные опции

Лазерный источник Maxphotonics 3 кВт +6000$                      Труборез

Диметр 20 см, длинна 6 м

+22000$
Лазерный источник Maxphotonics 6 кВт +18000$                      Винтовой компрессор 15 кВт +8500$
Сменная конструкция стола +15000$                      Система рекуперации +5000$
