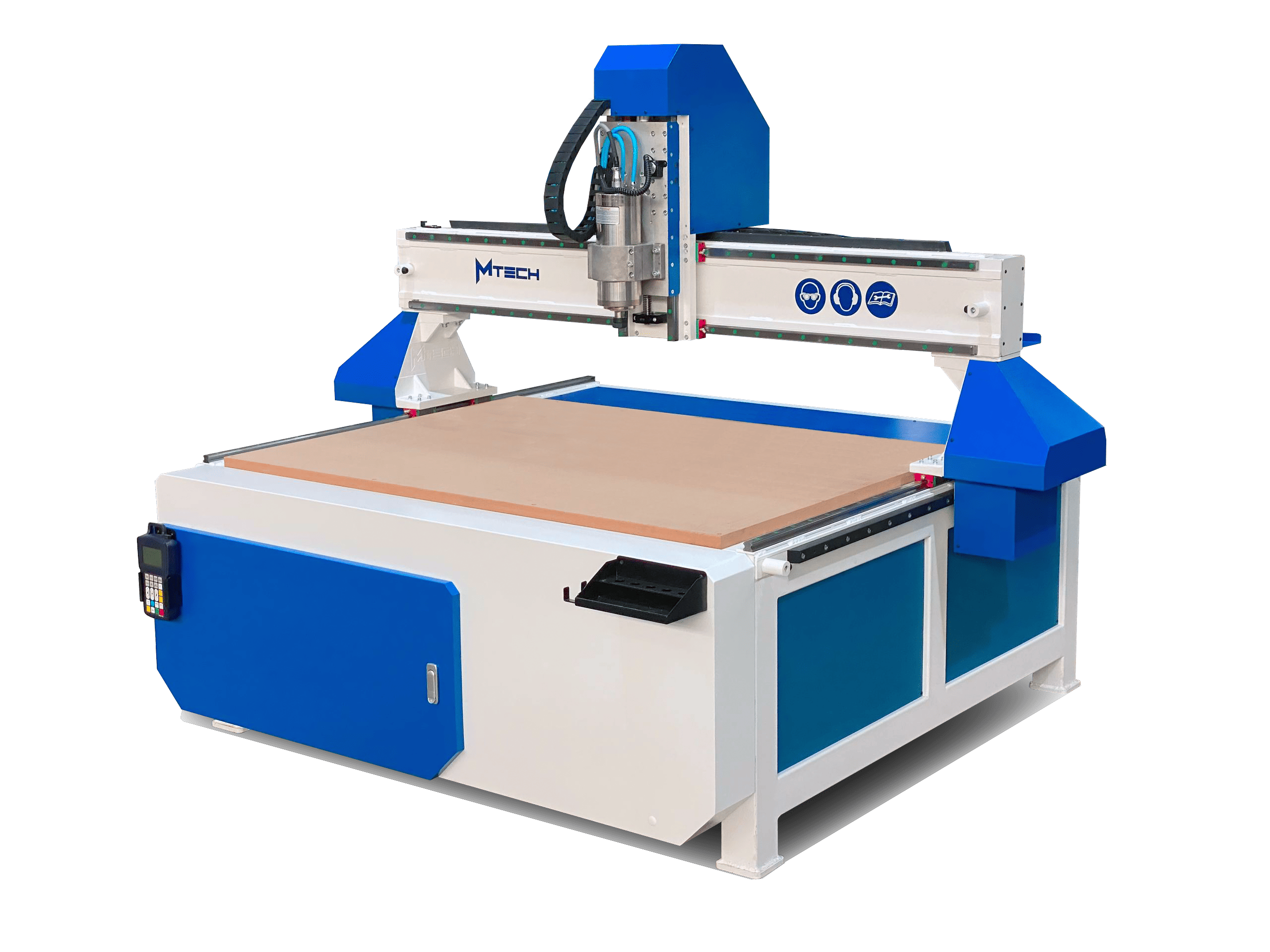

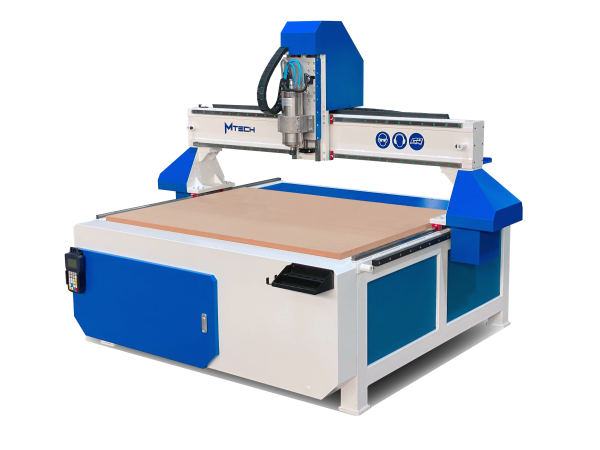

Фрезер с ЧПУ MTech F1013 HR

Фрезерный станок с ЧПУ MTech F1013 HR предназначен для обработки таких материалов как, пластик, двухслойный пластик, карбон, оргстекло, акрил, дерево, таблички, модели, прототипы и др. Мощный 2,2 кВт шпиндель с высокой частотой вращения, на выбор в базовой модели предлагается HYCNC 2,2 кВт с водным охлаждением или же HQD 2,2 кВт с воздушным.

DSP контроллер RichAuto B11, которым оборудован станок, построен на базе 8-ми ядерного процессора SPARTAN-6 обеспечивает быструю работу, автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п. DSP контроллер имеет флэш-память, USB интерфейс, прецизионный программируемый интерфейс, встроенный DSP процессор (32 бит), а так же оборудован энергонезависимой памятью 512Мб.

Cтанина и портал оси Х изготовлены из толстостенного металла. Лапы (крепления портала оси Х) и все элементы оси Z отлиты с высококачественного алюминия, и проходят дополнительную обработку на фрезерном станке для получения идеальных плоскостей. Сварная конструкция гарантирует жесткость станка и отсутствие вибрации при силовой обработке.

Передвижение по трем осям производится каретками по линейным рельсовым направляющим HIWIN которые установлены на станину при помощи поверочных линеек нулевого класса. Плоскости для направляющих (рельс) отфрезерованы с идеальной точностью, что гарантирует высокую точность перемещения и позиционирования.

В движение станок приводится шаговыми двигателями NEMA 34 (86HS78-4204A14-B35) под управлением цифровых драйверов серии DM556D. Крутящий момент к косозубой рейке передается ременной передачей через редуктор с передаточным числом 1 к 5, что дает:

• внушительный запас по мощности
• убирает лишнюю нагрузку с мотора
• высокую скорость перемещения до 15 м/мин
• гарантирует точность перемещения до 0.025 мм (25 мкм.)
• точность повторяемости – до 0.10 мм. (100 мкм.)

Рабочая поверхность изготовлена из толстого МДФ, а так же имеет Т-образные пазы для надежной фиксации обрабатываемой детали или материала. Так же возможна установка цельного листа МДФ без Т-пазов.

Все комплектующие которые мы используем при сборке станков - прошли многолетнюю проверку и продемонстрировали прекрасную точность работы и безотказность даже спустя долгие годы.

Так же мы предлагаем различные опции для модернизации станка под ваши производственные потребности, к примеру:

• Установка более мощного шпинделя
• Установка дополнительного шпинделя
• Установка системы подачи охлаждающей жидкости
• Установка алюминиевой рабочей поверхности с Т-образными пазами
• Комплектация станка дополнительной поворотной осью для 3.5D обработки (включая замену контроллера на 4-х осевой RichAuto B18)

One year of real warranty, from the date of shipment of the equipment to the Customer.

Parameters

Additional options

	Шпиндель 3,2 кВт с водным охлаждением HYCNC	+200$		Дополнительный шпиндель 2,2 кВт HYCNC водное охлаждение / HQD воздушное охлаждение	+800$
	Шпиндель 3,5 кВт с воздушным охлаждением HQD	+200$		Дополнительный шпиндель 3,5 кВт HQD воздушное охлаждение	+1000$
	Шпиндель 4,5 кВт с воздушным охлаждением HQD	+400$		Алюминиевый стол	+400$ м2
	Поворотная ось (контроллер RichAuto B18)	+800$
